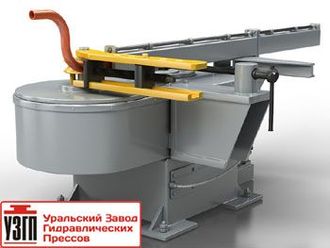

Машина трубогибочная ИВ (ИА) 3432

Машина трубогибочная с механическим приводом ИВ (ИА)3432 предназначена для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 800 мм. Трубогиб имеет две рабочие скорости, что позволяет более рационально выбирать режимы гибки различных труб, причем обратный ход механизмов всегда осуществляется на повышенной скорости.

Описание

Машина трубогибочная ИВ-3432 с механическим приводом оснащена трехпозиционным прибором установки углов гиба. По просьбе заказчика на трубогибы ИВ3432 может быть установлен шестипозиционный прибор. Наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине. При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.

К гибочному станку прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров. По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей. На трубогибе ИВ 3432 предусмотрено увеличение диаметра изгибаемой трубы до 166 мм.

Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями.

Технические характеристики ИВ3432

Наибольшие размеры изгибаемой трубы с пределом текучести материала σт=250 МРа, мм:
Наружный диаметр	160
Толщина стенки	6
Момент сопротивления изгибаемой трубы, Wном, Sm3	107,7
Наименьший внутренний радиус гибочного инструмента, мм	1,5D
Наибольший внутренний радиус гибочного инструмента, мм	800
Угол поворота гибочного инструмента, град.	210+5
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм	4000+20
Наибольший крутящий момент на валу гибочного инструмента, MNm	0,1
Частота вращения гибочного инструмента (регулируемая двух ступенчатая) min-1
Наибольшая, не менее	2
Наименьшая, не менее	1
Ход подвижной опоры (желоба), мм	500+5
Высота оси гиба над уровнем пола, мм	1150+10
Габарит машины, мм:
Длина	5100+10
Ширина	2800+50
Высота	1300+30
Масса, кг	5780+50

Продукция сертифицирована.
