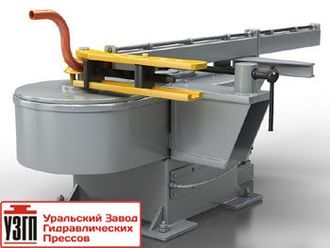

Машина трубогибочная ИВ3429

Машина трубогибочная с механическим приводом ИВ-3429 предназначена для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм. Трубогиб имеет две рабочие скорости, что позволяет более рационально выбирать режимы гибки различных труб, причем обратный ход механизмов всегда осуществляется на повышенной скорости.

Описание

Машина трубогибочная ИВ3429 с механическим приводом оснащена трехпозиционным прибором установки углов гиба. По просьбе заказчика на оборудование для гибки труб может быть установлен шестипозиционный прибор. Наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине. При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.

К гибочному оборудованию прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров. По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей. Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины гибочной ИВ3429 при гибке труб как крупными, так и мелкими партиями.

Технические характеристики ИВ3429

Наибольшие размеры изгибаемой трубы с пределом текучести sт = 250МПа (25кГс/мм2), мм:
наружный диаметр D	76
толщина стенки S	5
Наименьший диаметр изгибаемой трубы, мм	25
Внутренний радиус гибочного инструмента,мм
наибольший	320
наименьший (для трубы D76 радиус гиба – 2D)	1,5D
Угол поворота гибочного инструмента, град	210
Частота вращения гибочного инструмента, об/мин
наибольшая	5,8
наименьшая	2,5
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм	3000
Высота оси гиба над уровнем пола, мм	960
Мощность электродвигателя, кВт	7,2
Габариты, мм
слева-направо	3485
спереди-назад	1370
высота	1355
Масса машины с комплектом инструмента, кг	1150

Пусконаладка. Гарантия.
Продукция сертифицирована.
Отгрузка, доставка во все регионы РФ и Зарубежье.
