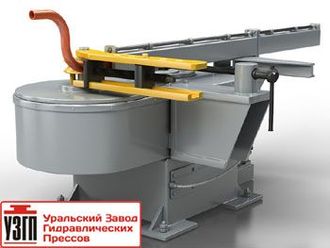

Машина трубогибочная ИВ3430

Машина трубогибочная с механическим приводом ИВ-3430 предназначена для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм. Трубогиб имеет две рабочие скорости, что позволяет более рационально выбирать режимы гибки различных труб, причем обратный ход механизмов всегда осуществляется на повышенной скорости.

Описание

Трубогиб ИВ3430 с механическим приводом оснащен трехпозиционным прибором установки углов гиба. По просьбе заказчика на оборудование для гибки труб может быть установлен шестипозиционный прибор. Наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине. При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.

К гибочному оборудованию прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров. По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей. Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины гибочной ИВ3430 при гибке труб как крупными, так и мелкими партиями.

Технические характеристики ИВ 3430

Наибольшие размеры изгибаемой трубы, мм, наружный диаметр	102
Наибольшие размеры, мм, толщина стенки	5
Наименьший диаметр, мм	40
Внутренний радиус гибочного инструмента, мм, наибольший	500
Внутренний радиус гибочного инструмента, мм, наименьший	1,5 Д**
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм	3000
Угол поворота гибочного инструмента, град.	210
Частота вращения гибочного инструмента об/мин.	2
Мощность электродвигателя, Квт	11
Габаритные размеры, мм:
Слева - направо	3730
Спереди - назад	1930
Высота	1160
Масса, кг	2100±50

Пусконаладка.
Гарантия.
Продукция сертифицирована.
Отгрузка, доставка во все регионы РФ и Зарубежье.

Чтоб уточнить цену, наличие и заказать лебедку, звоните по телефону, пишите на почту, отправьте заявку прямо с сайта.
