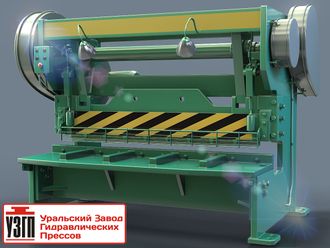

Ножницы Н-478М.01 снабжены верхним приводом и задним упором как для нарезки полос предварительно размеченного листа, так и без разметки. Во втором случае нарезка листового материала осуществляется по боковым или задним упорным рамкам.
Отличительными особенностями конструкции ножниц Н478М.01 являются: электромеханический привод с жёстким блоком запуска (содержащим две поворотные шпонки), что даёт возможность отказаться от сжатого воздуха; нарезка происходит по разметке или упору; ножницы возможно снабдить рольгангами (как приводными, так и не приводными), позволяющими автоматизировать подачу разрезаемого материала; электронное управление можно настроить для одиночной и автоматической резки; максимальная толщина разрезаемого листа - 16 мм.; максимальная ширина разрезаемого листа - 2000 мм.; режущий инструмент – наклонный нож.
В процессе работы ножниц Н478М.01, разрезаемый лист прижимается балкой, работающей синхронно с ножом. Необходимый прижим обеспечивают помещённые в стаканы пружины. Режимов управления ножницами два: с помощью педали или кнопки. Используется комбинированная смазка главных механизмов. Контроль производителя за качеством гарантирует продолжительную и безотказную ножниц на всех предприятиях.
Технические характеристики Н478М.01
Наибольшая толщина разрезаемого листа при σвр = 50 кг/мм", мм | 16 |
Наибольшая длина резания, мм | 2200 |
Число ходов ножа в минуту | не менее 40 |
Ширина отрезаемого листа по заднему упору, мм | 500 |
Число режущих кромок ножа | 4 |
Расстояние между стойками в свету, мм | 2540 |
Расстояние от кромки неподвижного ножа до станины (вылет), мм | 300 |
Наибольшее усилие реза, кгс | 50000 |
Установленная мощность, кВт | 22 |
Угол наклона подвижного ножа в градусах | 2°10' |
Усилие прижима, кгс | 2900 |
Ремни клиновые тип «Б» ГОСТ 1284-57 длина 3550 мм, шт | 5 |
Тип муфты | жесткая с поворотной шпонкой |
Тип тормоза | шарнирно- колодочный |
Схема управления | электрическая |
Суммарная мощность электродвигателей, кВт | 30 |
Частота оборотов, об/мин | 1450 |
Режимов работы | 2 |
Система смазки | комбинированная |
Регулировка упоров | ручная |
Габариты ножниц, мм: | |
спереди назад | 2210 |
слева направо | 3435 |
высота над уровнем пола | 2500 |
Масса ножниц, кг | 9400 |
Базовая комплектация Н 478М.01
- Ножницы в сборе;
- Педаль управления;
- Паспорт;
- Руководство по эксплуатации;
- Электрошкаф управления.
Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа. Ножницы гильотинные Н-478М.01 (16х2200) купить лучшая цена в Екатеринбурге.
