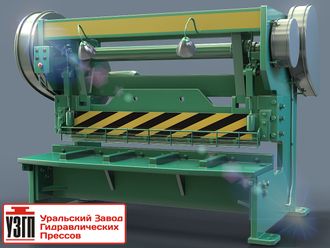

/s.siteapi.org/a8781122032c392/img/b0d8ncw4n8088o4c0gwsc44kgkogks "Ножницы гильотинные НА3121 (12х2000)")
На гильотинных ножницах может производиться резка листа как по разметке, так и без нее - по заднему или боковому упорам.
Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке. Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Ножевая балка гильотины НА 3121 получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.
На левом конце приводного вала расположена пневматическая жесткоблокированная многодисковая фрикционная муфта-тормоз. Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховика вручную. Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.
Электросхема обеспечивает работу гильотины на одиночных и автоматических ходах.
Управление гильотины НА-3121 - кнопочное и от педали. Смазка основных механизмов комбинированная. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа. Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиненными штоками.
Технические характеристики НА3121
Наибольшая толщина разрезаемого листа при σвр 50 кг/мм2, мм | 12,0 |
Наибольшая длина разрезаемых листов в мм, мм | 2000 |
Число ходов ножа в минуту не менее | 46 |
Угол наклона подвижного ножа в градусах | 2°10' |
Ширина отрезаемого листа по заднему упору, мм | 1000 |
Число режущих кромок ножа | 4 |
Расстояние между стойками в свету, мм | 2235 |
Максимальное усилие реза, кН | 500 |
Электродвигатель, кВт | 17 |
Усилие прижима Б, кН | 29 |
Режимов работы | 4 |
Тип тормоза | ленточный |
Тип муфты-тормоза | УВ3135 |
Габариты ножниц (длина, ширина, высота), мм | 1950х3360х2135 |
Масса ножниц, кг | 7000 |
Базовая комплектация НА3121
- Ножницы гильотинные в сборе;
- Педаль управления;
- Паспорт;
- Руководство по эксплуатации;
- Электрошкаф управления.
Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа. Ножницы гильотинные НА3121 (12х2000) купить лучшая цена в Екатеринбурге.
