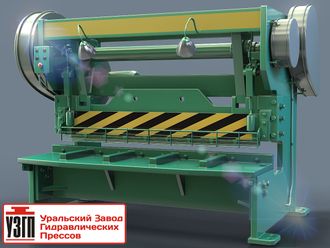

Ножницы гильотинные НД3318

Ножницы гильотинные НД3318 (6,3 х 2000)

Ножницы гильотинные НД3318 - это кривошипные листовые ножницы с наклонным ножом, предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 6,3х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Гильотина НД3318 с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте.

Описание

Гильотинные ножницы НД 3318 представляет собой листовые кривошипные ножницы с наклонным ножом и используются для разрезания листового металла с максимальными значениями прочности δв ≤ 500 МПа и размерами сечения 4х2000 мм.

Принцип работы данного станка заключается в том, чтобы производить попереченую резку листа металла при той толщине и ширине, которая отвечает технической характеристике гильотинных ножниц. Это процесс осуществляется за один ход ножа и при этом продольный разрез листового металла производится очередью повторяющихся резов в момент продвижения листа металла вдоль самой линии реза.

В таком случае, сам лист нарезаемого материала может иметь различные цифровые значения: иметь неограниченную длину, при этом ширину определяет величина вылета станины. Стол станка за счет Т-образной формы пазов, обеспечивающих крепление упоров двух видов: переднего и углового, в том числе удлинителей и одиночного паза для крепления бокового упора, а также пазов для удобства рук оператора, улучшает работу с разрезаемым листом и облегчает ее.

Технические характеристики НД3318

Наибольшая толщина разрезаемого листа с временным сопротивлением σ вр≤ 500 МПа, мм	6,3
Наибольшая ширина разрезаемых листов, мм	2000
Частота ходов ножа, мин-1, не менее:
Холостых	60
при резке материала наибольших размеров	25
Угол наклона подвижного ножа	1030
Ход ножа, мм	74
Расстояние от уровня пола до верхней кромки неподвижного ножа, мм	900
Наибольшая длина отрезаемой полосы при работе с задним упором, мм	630
Усилие прижима, кН	940
Расстояние между стойками в свету, мм	2270
Размеры стола, мм:
слева-направо	2350
спереди-назад	495
Габаритные размеры ножниц, мм:
слева-направо	3125
спереди-назад	1600
Высота ножниц над уровнем пола, мм	1550
Масса ножниц, кг	4320
Расход сжатого воздуха за одно включение, л	0,25

Базовая комплектация НД3318

Ножницы в сборе;
Педаль управления;
Паспорт;
Руководство по эксплуатации;
ЗИП (зап.части инструмент принадлежности).

Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа.
