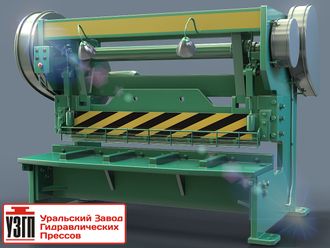

Ножницы гильотинные НГ-16

Ножницы гильотинные НГ-16 (16х2000)

Ножницы гильотинные механические НГ16 предназначены для резки листового и профильного материала с временным сопротивлением не более 500 МПа. Наклонные ножи осуществляют продольную и поперечную резку металла как по разметке, так и с помощью заднего упора.

Описание

Гильотинные ножницы НГ16 выполнены с верхним приводом предназначены для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением σв ≤ 500 МПа.

Гильотина НГ16 применятся преимущественно в заготовительных, ремонтных цехах предприятий многих отраслей промышленности при температуре окружающей среды от +5 до +35° С и относительной влажности до 80%.

Конструкция сварной станины ножниц состоит из двух стоек, связанных между собой швеллерами, на которые опирается стол. К столу крепятся нижние ножи, передний и боковой упоры. Горизонтальным; перемещением стола регулируется зазор между верхними и нижними ножами. Лист при резке удерживается прижимной балкой, работающей согласованно с ножевой балкой. Усилие прижима регулируют пружины, размещенные в стаканах прижимной балки.

С тыльной стороны ножевой балки для мерной резки полос с помощью винтового механизма может быть установлен задний упор.

Электросхема обеспечивает работу НГ 16 на одиночных и автоматических ходах. Прямой ход верхнего ножа управляется нажатием кнопок и от педали.

Технические характеристики НГ-16

Наибольшая толщина разрезаемого листа при σвр = 50 кг/мм", мм	16
Наибольшая длина резания, мм	2000
Число ходов ножа в минуту	не менее 40
Ширина отрезаемого листа по заднему упору, мм	500
Число режущих кромок ножа	4
Расстояние между стойками в свету, мм	2235
Наибольшее усилие реза, кгс	50000
Установленная мощность, кВт	22
Угол наклона подвижного ножа в градусах	2°10'
Усилие прижима, кгс	2900
Ремни клиновые тип «Б» ГОСТ 1284-57 длина 3550 мм, шт.	5
Тип муфты	жесткая с поворотной шпонкой
Тип тормоза	шарнирно- колодочный
Схема управления	электрическая
Режимов работы	2
Система смазки	комбинированная
Регулировка упоров	ручная
Габариты ножниц, мм:
спереди назад	1950
слева направо	3075
Высота над уровнем пола	2375
Масса ножниц, кг	7000

Базовая комплектация НГ-16

ножницы в сборе;
педаль управления;
паспорт;
руководство по эксплуатации;
ЗИП (зап.части инструмент принадлежности).

Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа. Ножницы гильотинные НГ-16 (16х2000) купить лучшая цена в Екатеринбурге.
