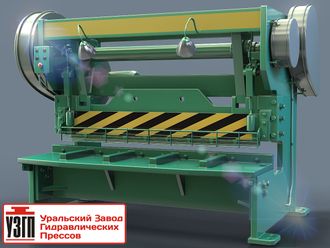

Ножницы гильотинные НК3416
Ножницы гильотинные НК3416 (4,0 х 2000)
Ножницы гильотинные пневмомеханические НК-3416 с наклонным ножом и автоматической регулировкой зазора между ножами предназначены для резки листового металла 4х2000мм. с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа и усилия прижима, пропорционального усилию реза.
Оригинальная конструкция гильотины включает три сборочные единицы: основную кинематическую цепь, задний упор, а также поддерживатель листа. Эти агрегаты оснащены индивидуальными приводами, автономной системой управления, чем способствуют увеличению темпов производительности.
Все имеющиеся сборочные единицы, устройства расположены на цельносваренной станине. Две стойки с расточками для главного вала: траверсой, на которой смонтирован главный привод, стяжкой и столом, закрепленным между ними. Стол может перемещаться в целях регулировки зазора между ножами: подвижными, прикрепленными к ножевой балке и неподвижными, подсоединенными к столу.
Редуктор имеет цилиндрическую форму, выполнен в виде узла и имеет двухступенчатую зубчатую передачу. Через редуктор выполняется вращение двигателя на эксцентриковый вал.
Резательный механизм установлен в станине на осях в целях обеспечения поворота для обработки материалов с нестандартными габаритными размерами. Механизм реза состоит из ножевой и прижимной балок, которые рычажной системой связаны между собой и объединены с приводом. Ножевая балка механизма перемещается вертикально по закрепленным на стойках станины направляющих. Прижимная балка двигается по собственным направляющим, зажимая с помощью цилиндров заготовку к столу. Ножевая балка при обратном ходе обеспечивает подъем прижимной балки. Для закрепления заготовки перед резкой предназначается задний упор, который крепится к ножевой балке. Его перемещению способствует маховичок, расположенный сзади. Без вылета.
Функциональность гильотины НК 3416 обеспечивает возможности ее работы в зависимости от интенсивности эксплуатации в режимах: одиночные ходы, ручной поворот, наладочном или автоматическом. Гильотина имеет две точки освещения.
Данная модель оснащена пневматической муфтой-тормозом модели УВ3132, которая позволяет уменьшить шумовые эффекты при работе гильотины.
Гильотинные ножницы НК3416 находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии "НД", за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.
Технические характеристики НК3416
Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм²), мм | 4,0 |
Ширина металла, мм | 2000 |
Частота ходов ножа, мин —1: холостых | 68 |
Частота ходов ножа, мин —1: при резке наибольших размеров разрезаемого металла | 25 |
Угол наклона подвижного ножа | 1°30' |
Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 700 |
Габаритные размеры ножниц в плане, мм: слева—направо, спереди—назад (без бокового упора), высота ножниц | 2610х1600х1510 |
Высота над уровнем пола от верхней кромки неподвижного ножа, мм | 800 |
Масса ножниц, кг | 2870 |
Расход сжатого воздуха за одно включение, л | 0,25 |
Род тока питающей сети | Переменный трёхфазный |
Частота тока, Гц | 50 |
Напряжение, В | 380 |
Количество электродвигателей | 2 |
Род тока электропривода ножниц | Переменный трёхфазный |
Напряжение силовой цепи, В | 24 |
Напряжение цепи управления, В | 24 |
Напряжение цепи освещения линии реза, В | 24 |
Количество точек освещения | 3 |
Режим работы электропривода ножниц | Одиночные и непрерывные ходы, толчковый, ручной проворот |
Мощность электродвигателя, кВт | 5,6 |
Базовая комплектация НК3416:
- Ножницы гильотинные в сборе;
- Педаль управления;
- Паспорт;
- Руководство по эксплуатации;
- Электрошкаф управления.
Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа.
