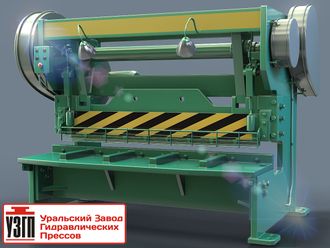

Ножницы гильотинные СТД-9А

Ножницы гильотинные СТД-9А (4х2500)

Ножницы гильотинные механические СТД-9А разработаны для небольших мастерских и производств в качестве дополнительного оборудования. Гильотина СТД-9А применяется для раскройки листовой стали и металлопроката толщиной до 4 мм и максимальной шириной металлолиста до 2500 мм.

Описание

Резак для металла СТД 9А имеет высокую производительность, неприхотлив в процессе рабочей эксплуатации. Используются в помещении при наличии трехфазной электрической сети и глухозаземленной нейтрали заземления.

Электромеханическая конструкция гильотины предполагает меньшую стоимость монтажа, вследствие того, что не требуется подведение воздуха или гидравлики. В зависимости от выбранной толщины металла может быть отрегулирован зазор между ножами и прижим, которые пропорциональны мощности реза. Резак может работать в автоматическом режиме и при условии работы с педали или переносного пульта управления для единичных ходов. Ножницы имеют низкие риски производственного травматизма за счет встроенной системы защиты. Подрезка осуществляется по разметке или с помощью заднего упора.

Гильотина широко применима на металлообрабатывающих и машиностроительных производствах, хорошо подходит для цехов, занимающихся промышленной вентиляцией.

Основные технические данные и характеристики СТД 9А

Размеры разрезаемого металла с временным сопротивлением 500 Мпа, мм:
толщина	4
ширина	2500
Наибольшее допускаемое усилие реза, тс	15
Частота ходов ножа. мин-1	50
Ход ножа, мм	80
Угол наклона подвижного ножа не более	1 град 20 мин.
Номинальное усилие прижимной балки, кгс	700
Максимальная ширина полосы отрезаемой по заднему упору, мм	500
Максимальная ширина полосы, отрезаемой по переднему упору, мм	1000
Расстояние между стойками в свету, мм	2600
Расстояние от уровня пола до верхней кромки нижнего ножа, мм	800
Электродвигатель, кВт/об/мин	7,5/750
Габаритные размеры, мм:
длина	3300
ширина	1680
высота	1890
Масса, кг	5200

Состав ножниц СТД-9А

1- станина; 2 - балка ножевая прижимная; 3 - привод с электромагнитным управлением; 4 - муфта включения; 5 – тормоз; 6 - упор задний; 7 – привод; 8 – размещение смазки; 9 – уравновешиватели; 10 – ограждение; 11 - размещение электрооборудования.

В базовую комплектацию СТД9А входит

Ножницы в сборе;
Педаль управления;
Электро-шкаф управления;
Паспорт и руководство по эксплуатации;
ЗИП (зап.части инструмент принадлежности).

Дополнительные услуги: доставка, пусконаладочные работы (ПНР).

Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа.

Чтоб уточнить цену, наличие и заказать лебедку, звоните по телефону, пишите на почту, отправьте заявку прямо с сайта.
