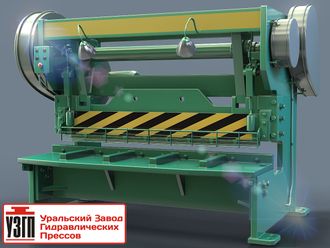

Ножницы гильотинные СТД-9АН (6,3х2500)

Ножницы гильотинные СТД-9АН

Ножницы гильотинные СТД-9АН (6,3х2500)

Ножницы гильотинные механические СТД-9АН разработаны для небольших мастерских и производств в качестве дополнительного оборудования. Гильотина СТД-9АН применяется для раскройки листовой стали и металлопроката толщиной до 6 мм и максимальной шириной металлолиста до 2500 мм.

Резак для металла СТД 9АН имеет высокую производительность, неприхотлив в процессе рабочей эксплуатации. Используются в помещении при наличии трехфазной электрической сети и глухозаземленной нейтрали заземления.


Электромеханическая конструкция гильотины предполагает меньшую стоимость монтажа, вследствие того, что не требуется подведение воздуха или гидравлики. В зависимости от выбранной толщины металла может быть отрегулирован зазор между ножами и прижим, которые пропорциональны мощности реза. Резак может работать в автоматическом режиме и при условии работы с педали или переносного пульта управления для единичных ходов. Ножницы имеют низкие риски производственного травматизма за счет встроенной системы защиты. Подрезка осуществляется по разметке или с помощью заднего упора.


Гильотина широко применима на металлообрабатывающих и машиностроительных производствах, хорошо подходит для цехов, занимающихся промышленной вентиляцией.


Основные технические характеристики СТД 9АН


 Размеры разрезаемого металла с временным сопротивлением 500 Мпа, мм:

 толщина

6

 ширина

2500

 Наибольшее допускаемое усилие реза, тс

15

 Частота ходов ножа. мин-1

50

 Ход ножа, мм

80

 Угол наклона подвижного ножа не более

1 град 20 мин.

 Номинальное усилие прижимной балки, кгс

700

 Максимальная ширина полосы отрезаемой по заднему упору, мм

500

 Максимальная ширина полосы, отрезаемой по переднему упору, мм

1000

 Расстояние между стойками в свету, мм

2600

 Расстояние от уровня пола до верхней кромки нижнего ножа, мм

800

 Электродвигатель, кВт/об/мин

7,5/750

 Габаритные размеры, мм:

 длина

3300

 ширина

1680

 высота

1890

 Масса, кг

5400


Состав ножниц СТД-9АН



1- станина; 2 - балка ножевая прижимная; 3 - привод с электромагнитным управлением; 4 - муфта включения; 5 – тормоз; 6 - упор задний; 7 – привод; 8 – размещение смазки; 9 – уравновешиватели; 10 – ограждение; 11 - размещение электрооборудования.


В базовую комплектацию СТД9АН входит



  1. Ножницы в сборе;
  2. Педаль управления;
  3. Электро-шкаф управления;
  4. Паспорт и руководство по эксплуатации;
  5. ЗИП (зап.части инструмент принадлежности).



Дополнительные услуги: доставка, пусконаладочные работы, шеф-монтаж.


Производитель ООО НПО "УЗГП" Екатеринбург, гарантирует соответствие ножниц гильотинных условиям действующей технической документации и безотказную работу ножниц в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа. Ножницы гильотинные СТД-9АН (6,3х2500) купить лучшая цена в Екатеринбурге.
