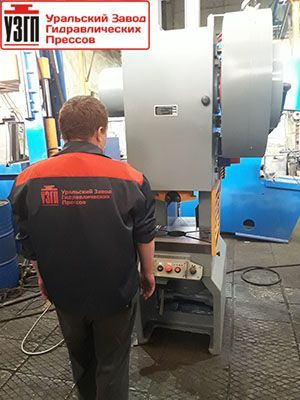

Пресс кривошипный КД2124 (КД2324) ус. 25тн.

Пресс кривошипный механический КД2124 (КД2324) открытый простого действия усилием 25 тн. предназначен для холодной штамповки листового металла, а именно: пробивки отверстий, гибки, вытяжки, вырубки. Модель функционирует на одиночных и непрерывных ходах. Может иметь автоматическую подачу при оснащении валковыми и шиберными подачами.

Описание

Пресс имеет уникальные функции для быстрого и качественного выполнения всевозможных операций с листовым металлом, соответствует всем стандартам качества, принятым во всем мире. Применение такого новейшего пресса в производстве исключает необходимость в привлечении большого количества квалифицированных рабочих.

Состав пресса КД2124

станина;
привод;
вал эксцентриковый;
маховик, муфта-тормоз;
ползун;
воздухопровод;
пневмосдуватель;
комплект инструмента;
маслопровод;
электрооборудование.

Станина пресса чугунная или стальная, коробчатой формы. В опорах устанавливается эксцентриковый вал. Спереди станины на направляющих устанавливается ползун, который является рабочим органом пресса. Ползун соединен с эксцентриковым валом посредством регулировочного винта и разъемного шатуна. На рабочей плоскости стола закреплена подштамповая плита с Т-образными пазами и отверстием для работы "на провал".

Для защиты пресса КД 2124 (КД2324) от перегрузок служит предохранительная шайба, которая при перегрузке разрушается.

Режимы работы кривошипного пресса КД2124

одиночные ходы, т.е. с выключением муфты после каждого полного хода;
автоматический, когда муфта включена постоянно.

Преимуществами пресса КД2124 (КД2324) является простая система управления, пониженный уровень шума и надежность эксплуатации.

Оборудование обладает небольшой массой и сравнительно малыми габаритами, благодаря чему станок можно размещать даже в небольших производственных помещениях, что позволяет активно использовать его в различных областях современного производства.

Технические характеристики КД 2124 (КД2324)

Номинальное усилие пресса, тс	25
Ход ползуна, мм:
наибольший	65
наименьший	5
Число ходов ползуна в минуту	120х
Размеры стола, мм:
слева-направо	500
спереди-назад	340
Размеры отверстия в столе, мм:
слева-направо	250
спереди-назад	170
диаметр	210
Расстояние от оси ползуна до станины (вылет),мм	190
Расстояние (в свету) между стойками станины, мм	240
Регулировка расстояния между сто лом и ползуном, мм:	55
Толщина подштамповой плиты, мм	50
Размеры ползуна, мм: ;
слева-направо	280
спереди-назад	225
Наибольшее число ходов ползуна в минуту на одиночном режиме	50-55
Технологическая работа, кгм:
при непрерывном ходе	21
при одиночном ходе	42
Расход сжатого воздуха за одно включение пресса, л	0,4
Габариты пресса, мм:
слева-направо	1180
спереди-назад	1141
высота	2114
Вес пресса, кг	1900

Базовая комплектация прессов КД2124 (КД2324)

Пресс в сборе
Пневматическая муфта-тормоз (установлена на пресс)
Автоматическая система смазки (установлена на пресс)
Электрический шкаф управления, комплект ЗИП
Педаль управления
Технический паспорт КД2124 или КД2324
Руководство по эксплуатации
Сертификат соответствия

Общий вид пресса КД2124

педаль;
кнопка “Пуск электродвигателя”;
кнопка “Общий стоп”;
кнопка “Стоп непрерывных ходов”;
кнопки “Ход ползуна” (двурукое включение).

Дополнительные услуги

Доставка;
Пусконаладочные работы (ПНР).

Чтоб уточнить цену, наличие и заказать лебедку, звоните по телефону, пишите на почту, отправьте заявку прямо с сайта.
