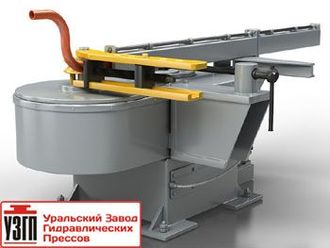

Трубогибочная машина ИВ3428
Трубогибочный аппарат ИВ-3428 с механизированным управлением
Трубогибочный аппарат ИВ-3428 с механизированным управлением разработан для изгибания труб в холодном режиме, как с использованием оправки (дорна), так и без неё. Устройство позволяет выполнять изгибы с минимальным радиусом в 1,5 раза больше диаметра трубы и до максимального радиуса в 500 мм. Данная модель оборудована двумя скоростными режимами, что дает возможность оптимально подбирать параметры для изгибания труб различного типа, при этом возврат механизмов происходит на ускоренной скорости.
Трубогибочный станок ИВ3428 с механическим управлением комплектуется трехпозиционным устройством для настройки углов изгиба.
По вашему индивидуальному запросу:
По индивидуальному запросу клиента возможна установка шестипозиционного устройства. Встроенная гибочная штанга со сменными ограничителями дает возможность выполнять серийные изгибы без необходимости предварительного маркирования труб.
Использование оправки (дорна) гарантирует, что эллиптичность изогнутой части трубы не превысит 5%.
В комплекте ИВ3428 поставляем:
В комплекте с оборудованием поставляются ролики и дорны для работы с трубами разного диаметра.
По запросу клиента мы можем изготовить специализированный инструмент для гибки труб нестандартных форм, включая прямоугольные, квадратные, эллиптические и тонкостенные (со стенкой не тоньше 1 мм), а также изделия из легированных и цветных металлов, уголков, швеллеров и других профилей.
Простота и надежность конструкции механического управления, а также удобство в обслуживании делают трубогибочный станок ИВ3428 высокоэффективным для работы как с большими, так и с мелкими партиями труб.
Технические характеристики ИВ3428
Наибольшие размеры изгибаемой трубы, мм, наружный диаметр | 63 |
Наибольшие размеры, мм, толщина стенки | 4 |
Наименьший диаметр , мм | 25 |
Внутренний радиус гибочного инструмента, мм, наибольший | 320* |
Внутренний радиус гибочного инструмента, мм, наименьший | 1,5Д** |
Расстояние от оси центра гибочного ролика: | |
до места превышения конца оправки, мм | 3000 |
Угол поворота гибочного инструмента, град. | 210 |
Частота вращения гибочного инструмента об/мин. | 2,5;5 |
Мощность электродвигателя, Квт | 5,5 |
Габаритные размеры в плане, мм (слева - направо) | 3485 |
Габаритные размеры в плане, мм (спереди - назад) | 1370 |
Высота над уровнем пола, мм | 1355 |
Масса машины, кг | 1100 |
- Пусконаладка ИВ3428.
- Гарантия УЗГП на трубогибочную машину ИВ3428.
- Продукция сертифицирована.
- Отгрузка, доставка во все регионы РФ и СНГ.
* Обращаем ваше внимание на то, что вся предоставленная на сайте информация , касающаяся комплектации, технических характеристик, цветовых сочетаний, а также цены носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.
Заказать трубогиб ИВ3428 можете обратившись в отдел продаж по телефону, отправив запрос с сайта или на почту.
